MACHINES DE GUERRE
vvoila je me suis permis de prendre le role d'intermediaire entrre les orga de bcb et arbitre pour les machines de guerre en cour de ralisation par almaric et dosch pour ne pas avoir de surprises lors du check ci dessous le message envoyé a emeric en MP ( orga )
Salut
suite a ton intervention sur le sujet je t’envoie les premières info de nos machines
dans l'esprit du jeu et des règles comme pour la fabrication de Rosalie nous ( les fils de l'infortune dont je suis le porte parole pour le sujet )
avons l'idée de réaliser des machines de guerre pour faire une voir deux équipes de gobelins spécialisées dans l'artillerie
En bref nous sommes sur le point d’aboutir à trois concept de machines de guerre qui sont les suivantes :
1) Un genre de ribaudequin ( ancêtre de la mitraillette plan de léonard de Vinci pour inspiration ) avec plusieurs tubes lançant des balle en mousse type balle de tennis
2) un canon gobelin pour lancer des ballons de foot en mousse
CES DEUX MACHINES MARCHENT A L'AIR COMPRIME et pas a la poudre ni au gaz ( pas de patator )
en gros le concept est de mettre de l'air comprimé dans une première chambre pour ensuite par l’intermédiaire d'une vanne expulser l'air dans une deuxième chambre et expulser le ballon du tube.
Pour comprimer l'air on peut utiliser un petit compresseur ou alors un système de pompe a main comme les anciennes pompes des pompier ( 1800 1850 ) on vois pour faire avec le système manuel temps de chargement environ 3 minutes pour le canon
bref un peu technique mais sa marche ( quelques amélioration et beaucoup de customisation )
LA SECURITE est mise en place avec la vanne d’arrêt pour permettre ou non l'arrivée d'air le canon étant ensuite customisé avec de la mousse et un châssis fixe ou mobile (pas encore décidé)
pour le canon la puissance est aussi forte qu'un tir de footballeur mais avec un ballon complétement en mousse donc pas de mal
3) une bombarde avec propulsion par ressort intégré au fut
Donc dans l'idée voila ce que nous sommes en train de réaliser dans l'esprit du background gobelin ayant les capacité de réaliser des engins de ce genre
nous sommes en train de faire en parallèle nos masques et costumes avec des armes types fusil lance boule ( avec système a ressort )
Bon tout sa c'est du taf et on aimerais savoir si on a l'autorisation ou non pour ne pas travailler dans le vent et ceci dans la mesure du possible le plus rapidement possible pour être fin prêt cet été avec de beau engins
si c'est le cas nous vous tiendrons informés de nos avancée avec photo et vidéo
PS si ce projet peut rester secret ce serait pas mal on n'aimerais pas avoir de l'espionnage industriel ( ce qui n’empêche pas d'autre compagnie a avoir les mêmes idées )
donc nous sommes super motivé et avons envi de réaliser un beu chalenge et un beau background pour nos deux compagnies Gobeline
Cordialement
Chrys / Borg
le lien du forum et les discussions sont :
http://www.berrychampdebataille.fr/index.php?option=com_agora&task=topic&id=801&Itemid=28
Dans le coup je vais avoir besoin de plans de photos et de video pour faire marcher la diplomatie et avoir les arbitres dans les poches tout ceci bien monté je vois pas ou est le souci
)
)
Salut
suite a ton intervention sur le sujet je t’envoie les premières info de nos machines
dans l'esprit du jeu et des règles comme pour la fabrication de Rosalie nous ( les fils de l'infortune dont je suis le porte parole pour le sujet )
avons l'idée de réaliser des machines de guerre pour faire une voir deux équipes de gobelins spécialisées dans l'artillerie
En bref nous sommes sur le point d’aboutir à trois concept de machines de guerre qui sont les suivantes :
1) Un genre de ribaudequin ( ancêtre de la mitraillette plan de léonard de Vinci pour inspiration ) avec plusieurs tubes lançant des balle en mousse type balle de tennis
2) un canon gobelin pour lancer des ballons de foot en mousse
CES DEUX MACHINES MARCHENT A L'AIR COMPRIME et pas a la poudre ni au gaz ( pas de patator )
en gros le concept est de mettre de l'air comprimé dans une première chambre pour ensuite par l’intermédiaire d'une vanne expulser l'air dans une deuxième chambre et expulser le ballon du tube.
Pour comprimer l'air on peut utiliser un petit compresseur ou alors un système de pompe a main comme les anciennes pompes des pompier ( 1800 1850 ) on vois pour faire avec le système manuel temps de chargement environ 3 minutes pour le canon
bref un peu technique mais sa marche ( quelques amélioration et beaucoup de customisation )
LA SECURITE est mise en place avec la vanne d’arrêt pour permettre ou non l'arrivée d'air le canon étant ensuite customisé avec de la mousse et un châssis fixe ou mobile (pas encore décidé)
pour le canon la puissance est aussi forte qu'un tir de footballeur mais avec un ballon complétement en mousse donc pas de mal
3) une bombarde avec propulsion par ressort intégré au fut
Donc dans l'idée voila ce que nous sommes en train de réaliser dans l'esprit du background gobelin ayant les capacité de réaliser des engins de ce genre
nous sommes en train de faire en parallèle nos masques et costumes avec des armes types fusil lance boule ( avec système a ressort )
Bon tout sa c'est du taf et on aimerais savoir si on a l'autorisation ou non pour ne pas travailler dans le vent et ceci dans la mesure du possible le plus rapidement possible pour être fin prêt cet été avec de beau engins
si c'est le cas nous vous tiendrons informés de nos avancée avec photo et vidéo
PS si ce projet peut rester secret ce serait pas mal on n'aimerais pas avoir de l'espionnage industriel ( ce qui n’empêche pas d'autre compagnie a avoir les mêmes idées )
donc nous sommes super motivé et avons envi de réaliser un beu chalenge et un beau background pour nos deux compagnies Gobeline
Cordialement
Chrys / Borg
le lien du forum et les discussions sont :
http://www.berrychampdebataille.fr/index.php?option=com_agora&task=topic&id=801&Itemid=28
Dans le coup je vais avoir besoin de plans de photos et de video pour faire marcher la diplomatie et avoir les arbitres dans les poches tout ceci bien monté je vois pas ou est le souci
)
)
borg- Messages : 1201
Date d'inscription : 25/01/2009
Re: MACHINES DE GUERRE
Merci Borg de faire l'intermédiaire sur le Forum de BCB.
Pour les photos et vidéos, il faudra attendre encore un peu, je programme un rendez-vous avec Torgne bientôt.
Pour les photos et vidéos, il faudra attendre encore un peu, je programme un rendez-vous avec Torgne bientôt.
Dosch- Messages : 1347
Date d'inscription : 21/12/2008
Age : 53
Localisation : Roubaix
Re: MACHINES DE GUERRE
Une journée de bricolage sur notre artillerie.
A priori, il y aura :
Firmin le Ribaudequin
Réserve d'air : extincteur à poudre
Canon : PVC épaisseur 15mm diamètre 10cm longueur 1,5m
Projectiles 7 balles max
Gaston le canon
Réserve d'air : bouteille de gaz
Canon : PVC épaisseur 10mm diamètre 15cm longueur 1,5m
Projectiles 1 ballon
Hildegarde la bombarde
Réserve d'air : bouteille de gaz
Canon : PVC épaisseur 10mm diamètre 30cm longueur 70cm
Projectiles 1 gros bout derempart mousse
A priori, il y aura :
Firmin le Ribaudequin
Réserve d'air : extincteur à poudre
Canon : PVC épaisseur 15mm diamètre 10cm longueur 1,5m
Projectiles 7 balles max
Gaston le canon
Réserve d'air : bouteille de gaz
Canon : PVC épaisseur 10mm diamètre 15cm longueur 1,5m
Projectiles 1 ballon
Hildegarde la bombarde
Réserve d'air : bouteille de gaz
Canon : PVC épaisseur 10mm diamètre 30cm longueur 70cm
Projectiles 1 gros bout de
Dosch- Messages : 1347
Date d'inscription : 21/12/2008
Age : 53
Localisation : Roubaix
Re: MACHINES DE GUERRE
Tests le matin.
Firmin : 3 bars avec pompe à main en 2 min 30 secondes.
Deux pompes sont prévues mais sans système pompier (trop compliqué).
Envoi un maximum de 7 balles sous 4 bars à minimum 30 mètres avec effet arrosage (dispersion importante). A négocier avec les arbitres : 1 balle = un mort?
Gaston : 4 bars ballon (500g) à 30 mètres max bonne précision
Hildegarde : abandon du système à ressort (trop dangereux à mon gout). Adaptation future d'un gros fut sur la base de Gaston. Devrait permettre de projeter pas très loin de gros blocs de mousse biscornus !
Firmin : 3 bars avec pompe à main en 2 min 30 secondes.
Deux pompes sont prévues mais sans système pompier (trop compliqué).
Envoi un maximum de 7 balles sous 4 bars à minimum 30 mètres avec effet arrosage (dispersion importante). A négocier avec les arbitres : 1 balle = un mort?
Gaston : 4 bars ballon (500g) à 30 mètres max bonne précision
Hildegarde : abandon du système à ressort (trop dangereux à mon gout). Adaptation future d'un gros fut sur la base de Gaston. Devrait permettre de projeter pas très loin de gros blocs de mousse biscornus !
Dosch- Messages : 1347
Date d'inscription : 21/12/2008
Age : 53
Localisation : Roubaix
Re: MACHINES DE GUERRE
Quelques photos des projets et du superbe atelier qui nous (Torgne et moi) a été mis à disposition :
Gaston
Atelier

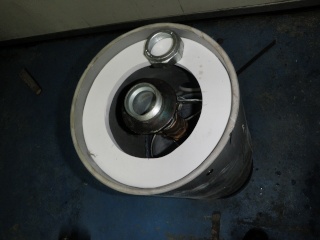

Hildegarde
Futur support (?)
Gaston
Atelier
Hildegarde
Futur support (?)
Dosch- Messages : 1347
Date d'inscription : 21/12/2008
Age : 53
Localisation : Roubaix
Re: MACHINES DE GUERRE
Comme quoi, l'artillerie était prédestinée dans notre équipe.
J'avais trouvé ceci sur une brocante cet été :
On leur a piqué leur canon à ces sales nains !
J'avais trouvé ceci sur une brocante cet été :
On leur a piqué leur canon à ces sales nains !
Dosch- Messages : 1347
Date d'inscription : 21/12/2008
Age : 53
Localisation : Roubaix
Re: MACHINES DE GUERRE
Nom d'une pipe, j'ai encore fantasy warriors dans mon grenier !!! avec tout un tas de figurines mais je ne savais pas qu'il avait sorti le canon des nains !
torgne- Messages : 932
Date d'inscription : 14/01/2013
Age : 48
Localisation : Lille
Re: MACHINES DE GUERRE
Encore une journée de bricolage avec Torgne.
Bilan :
- abandon du projet Hildegarde, gros projectile envoyé à moins de 10m avec 6 bars de pression.
- Léon le canon : habillage et test en pression 3 minutes pour 4 bars et deux ballons projetés à 50m, châssis de transport et début de roue. Reste à finir roue+axe+hausse+déco+peinture.
- Firmin : test avec pluie de balles et mise en pression 4 bars en 1 minute lancées à 50m. Test avec réserve de Léon 6 bars : lancé d'un petit projectile à 100m à la verticale !!! Énorme ! Reste à finir châssis+hausse+déco+peinture.
Ça avance !
Bilan :
- abandon du projet Hildegarde, gros projectile envoyé à moins de 10m avec 6 bars de pression.
- Léon le canon : habillage et test en pression 3 minutes pour 4 bars et deux ballons projetés à 50m, châssis de transport et début de roue. Reste à finir roue+axe+hausse+déco+peinture.
- Firmin : test avec pluie de balles et mise en pression 4 bars en 1 minute lancées à 50m. Test avec réserve de Léon 6 bars : lancé d'un petit projectile à 100m à la verticale !!! Énorme ! Reste à finir châssis+hausse+déco+peinture.
Ça avance !
Dosch- Messages : 1347
Date d'inscription : 21/12/2008
Age : 53
Localisation : Roubaix
Re: MACHINES DE GUERRE
Et je vous préviens les Snagas, va falloir pomper !!!!
torgne- Messages : 932
Date d'inscription : 14/01/2013
Age : 48
Localisation : Lille
Re: MACHINES DE GUERRE
ça à l'air terrible tout ça ! bravo !
Mulot- Messages : 34
Date d'inscription : 12/01/2014
Age : 38
Localisation : Epernon
Re: MACHINES DE GUERRE
Élaboration des roues :
Tranches de PVC :
Intérieur brut (merci Torgne) :
Contour intérieur :
Tranches de PVC :
Intérieur brut (merci Torgne) :
Contour intérieur :
Dosch- Messages : 1347
Date d'inscription : 21/12/2008
Age : 53
Localisation : Roubaix
Re: MACHINES DE GUERRE
Intérieur fixés :
Pyrogravure effet bois extérieurs :
Mise en peinture :
Pyrogravure effet bois extérieurs :
Mise en peinture :
Dosch- Messages : 1347
Date d'inscription : 21/12/2008
Age : 53
Localisation : Roubaix
Re: MACHINES DE GUERRE
Renforts :
Fixation renforts :
Fixation sur essieux :
Fixation renforts :
Fixation sur essieux :
Dosch- Messages : 1347
Date d'inscription : 21/12/2008
Age : 53
Localisation : Roubaix
Re: MACHINES DE GUERRE
Cela ne coulisse pas aussi bien que je le souhaiterais mais avec le temps ...
Dosch- Messages : 1347
Date d'inscription : 21/12/2008
Age : 53
Localisation : Roubaix
Re: MACHINES DE GUERRE
Projet décoration canon (Borg) :
Dosch- Messages : 1347
Date d'inscription : 21/12/2008
Age : 53
Localisation : Roubaix
Re: MACHINES DE GUERRE
Je tenais à saluer ici (avec un peu de retard) le travail réalisé par messires Dosh et Borg.
Quelle abnégation, quel persévérance. Il faut reconnaitre que cela frise la déraison. Tout cela dans l'espoir fou de pouvoir présenter aux arbitres une machine acceptable et avec l'idée encore plus folle que dame Agnès daigne poser un regard sur la chose et, dans un élan de générosité saluant autant l'ingéniosité que la dextérité artistique des requérants, elle accepte de valider un concept fort mal parti de prime abord.
Enfin, pour faire bref, c'est super les gars mais vous avez eu une réponse des orgas ?
Quelle abnégation, quel persévérance. Il faut reconnaitre que cela frise la déraison. Tout cela dans l'espoir fou de pouvoir présenter aux arbitres une machine acceptable et avec l'idée encore plus folle que dame Agnès daigne poser un regard sur la chose et, dans un élan de générosité saluant autant l'ingéniosité que la dextérité artistique des requérants, elle accepte de valider un concept fort mal parti de prime abord.
Enfin, pour faire bref, c'est super les gars mais vous avez eu une réponse des orgas ?
torgne- Messages : 932
Date d'inscription : 14/01/2013
Age : 48
Localisation : Lille
Re: MACHINES DE GUERRE
like!!!!
kalatos- Messages : 1108
Date d'inscription : 07/12/2008
Age : 35
Localisation : Lorient
Re: MACHINES DE GUERRE
Je reposerai la question une fois la bête correctement décorée.
Création et fixation de la hausse :
Début de mise en peinture et création des poignées pour le fut :
Création et fixation de la hausse :
Début de mise en peinture et création des poignées pour le fut :
Dosch- Messages : 1347
Date d'inscription : 21/12/2008
Age : 53
Localisation : Roubaix
Re: MACHINES DE GUERRE
je n'ai qu'un truc à dire ... z'êtes les Sam de la machine de guerre les mecs !
Immense, superbe, idée de fous mais effectivement, sachant que pour l'heure la réponse pour une machine du genre est niet...
Est-ce la peine ?
Je dirais que dans toutes les circonstances possibles, au pire des cas, vous aurez tout de même le bonheur d'avoir accompli un exploit en son genre.
Vous avez ma pleine et entière admiration les mecs !
Immense, superbe, idée de fous mais effectivement, sachant que pour l'heure la réponse pour une machine du genre est niet...
Est-ce la peine ?
Je dirais que dans toutes les circonstances possibles, au pire des cas, vous aurez tout de même le bonheur d'avoir accompli un exploit en son genre.
Vous avez ma pleine et entière admiration les mecs !
Hélios- Messages : 458
Date d'inscription : 10/12/2008
Age : 38
Localisation : Loches, Tours
Re: MACHINES DE GUERRE
attend de voir la realisation finale avec le dragon entourant le fut
borg- Messages : 1201
Date d'inscription : 25/01/2009
Re: MACHINES DE GUERRE
Outil pour tailler la mousse (merci M. Blois !) :
Dosch- Messages : 1347
Date d'inscription : 21/12/2008
Age : 53
Localisation : Roubaix
Re: MACHINES DE GUERRE
Finalisation brute :
Dosch- Messages : 1347
Date d'inscription : 21/12/2008
Age : 53
Localisation : Roubaix
Re: MACHINES DE GUERRE
+1000
ça a vraiment de la gueule !
J'aimerai voir leurs têtes
ça a vraiment de la gueule !
J'aimerai voir leurs têtes
torgne- Messages : 932
Date d'inscription : 14/01/2013
Age : 48
Localisation : Lille
Re: MACHINES DE GUERRE
cela à de la gueule !!!
kalatos- Messages : 1108
Date d'inscription : 07/12/2008
Age : 35
Localisation : Lorient
